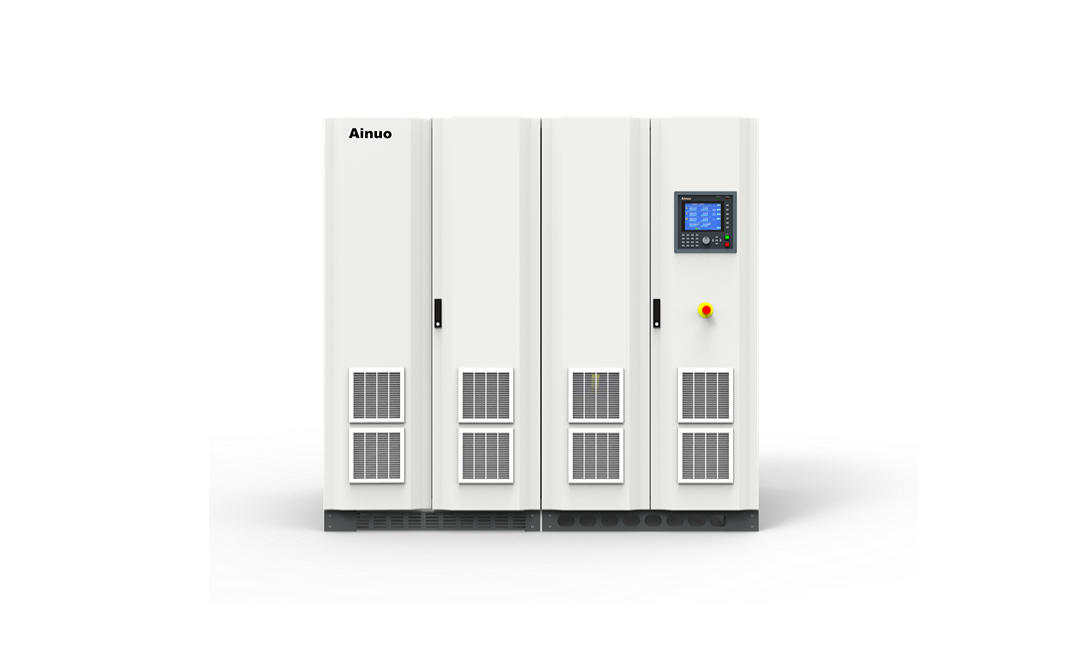

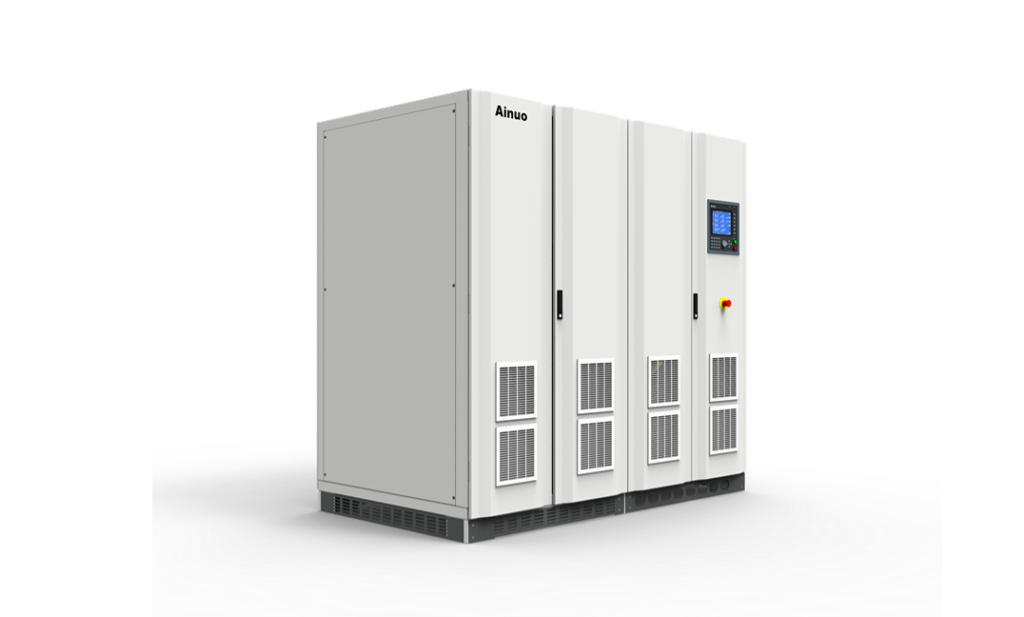

ANBGS(F) Series – Simulatore di rete bidirezionale

Il simulatore di rete bidirezionale serie ANBGS(F) è stato sviluppato specificamente per le industrie delle nuove energie, come il fotovoltaico e l’eolico, ed è adatto per il collaudo e la verifica degli inverter solari. L’apparecchiatura di collaudo degli inverter solari (simulatore di rete bidirezionale) ha la funzione di rete di tipo rigenerativo e può operare in quattro quadranti, risparmiando sul consumo energetico con bassi costi operativi; la tecnologia di controllo digitale FPGA è adottata per il processo di collaudo intelligente dell’inverter; con uscita a onda sinusoidale e uscita a sovrapposizione multiarmonica, High/Low (zero) Voltage Ride-Through (H/LVRT) monofase, bifase o trifase, che può simulare varie condizioni anomale della rete elettrica e cooperare per realizzare test di sovratensione/sottotensione, sovrafrequenza/sottofrequenza, squilibrio e protezione anti-islanding, soddisfacendo i requisiti di collaudo delle normative pertinenti.

Caratteristiche del prodotto

• Controllo digitale FPGA, processo di test intelligente dell’inverter;
• Con funzione di rete a rigenerazione energetica, operante in quattro quadranti;
• Correzione del fattore di potenza in ingresso;
• Funzioni di test ad alte prestazioni per sovratensione/sottotensione (H/LVRT), step, cali, flicker e altre, con tempo di test di resistenza entro 1 ms;
• Programmazione complessa per l’impostazione di tensione/frequenza, facile test di sovratensione/sottotensione e sovrafrequenza/sottofrequenza;
• Squilibrio trifase, tensione trifase e differenza di fase regolabili separatamente o impostazione diretta dello squilibrio trifase;
• Uscita armonica 2-50 e interarmonica;
• Test conforme a NBT 32004-2018, IEC 61000-4-11/13/14/28 e altri standard e normative;
• Misurazioni complete: tensione, corrente, corrente di picco, frequenza, potenza attiva, potenza apparente, fattore di potenza, fattore di cresta della tensione; Monitoraggio online: monitoraggio della temperatura dell’IGBT, della temperatura del trasformatore, della velocità della ventola, della tensione di ingresso e di altri parametri nello stato di uscita;
• Registratori di dati operativi: registrano automaticamente lo stato dell’alimentazione e il codice di allarme in caso di allarme, riducendo i tempi di manutenzione;
• Chiave di blocco, design intuitivo, blocco automatico dopo 5 minuti di inattività per prevenire errori operativi;
• Armadio integrato per chassis, ampio display LCD a colori da 8″;
• Interfaccia standard RS485, Ethernet, interfaccia per segnale sincrono, interfaccia RS232/GPIB opzionale.

Applicazione del prodotto

· HVRT/LVRT: Modalità di uscita programmata per il settore fotovoltaico, per simulare il processo di calo e ripristino della tensione di rete. È possibile simulare diverse modalità, come la modalità di mantenimento a tensione zero (ZVRT), a bassa tensione (LVRT), ad alta tensione (HVRT) e combinata HVRT/LVRT, ecc. È inoltre possibile impostare la tensione, il tempo di mantenimento, l’angolo di interruzione, la tensione di ripristino, ecc.

· Squilibrio: impostazione individuale della fase e della tensione U/V/W, impostazione diretta dello squilibrio.

· Sag: una modalità di uscita che simula variazioni di tensione di breve durata, test di resistenza a tensione zero (1 ms).

• Programmazione: impostazioni generali programmabili, trasformazione di tensione/frequenza/fase tramite impostazione a singolo passo, impostazione della fase di trigger e dei tempi di ciclo, impostazione dei parametri separatamente per l’uscita trifase, test di caduta/riduzione di tensione in qualsiasi fase.

• Armonica: Modifica armonica (2-50a), sovrapposizione di diverse armoniche di vari ordini su un’onda sinusoidale standard, impostazione della componente e dell’angolo di ciascuna armonica. La singola armonica può raggiungere il 30%, contenuto armonico totale illimitato e numero illimitato di sovrapposizioni armoniche. 50 set di gruppi di memorizzazione armonica per una chiamata rapida.

• Interarmoniche: modifica delle interarmoniche, sovrapposizione di interarmoniche a onde sinusoidali standard, impostazione dell’angolo di attivazione delle interarmoniche, della frequenza, della componente e del tempo di scansione; frequenza delle interarmoniche: 16-2500 Hz.

• Sfarfallio: simulare le caratteristiche di sfarfallio della rete elettrica per condurre il test di adattabilità allo sfarfallio del dispositivo in prova.

• Ampio display LCD a colori, tastierino numerico e manopola di controllo.
• PC control software
